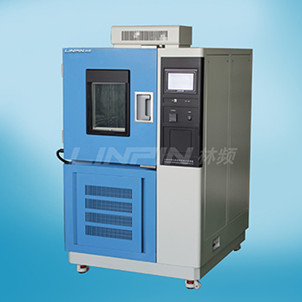

交變高低溫箱是指能夠同時施加溫度和濕度應力的試驗箱。由于試驗箱本身的復雜性，試驗箱在運行中出現了很多問題，這些問題無法及時解決，大大延長了測試周期，影響了產品開發工作。而產生這些現象的原因是對綜合試驗箱的工作原理不了解。因此我們對交變高低溫箱的基本工作原理作了一些簡要闡述，并介紹如何對綜合試驗箱試驗設備的故障進行分析和判斷。試驗箱只要由制冷系統，加熱系統，控制系統，濕度系統，空氣循環系統，和傳感器系統等組成。




　　交變高低溫箱制冷循環選用逆卡若循環系統，該循環系統出2個等溫過程和2個絕熱過程構成，其全過程以下：



　　第一、冷媒經制冷壓縮機隔熱縮小到較高的工作壓力，耗費了的功使排氣管溫度上升。



　　第二、冷媒經冷卻器等溫地和四周物質開展熱交換器，將發熱量發送給四周物質后，冷媒經截留閥絕熱變形作功，這時候冷媒溫度減少。



　　第三、后面制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。高低溫試驗箱制冷系統的設計應用能量調節技術，既能保證制冷試驗機組正常運行,又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統保持在好的運行狀態，后面達到一種動態平衡。
